技术特点

? 表箱体积幼，内部走线规定、整齐，切合配电要求，装置、守护、升级方便；

? 液晶显示，显示信息：户号、累计、渣滓、透支、电压、电流、功率、电价、故障、拉闸、通讯等；

? 电表进线端选取专用接线端子（专用模具），电流承载能力强，便于现场施工；

? 电表选取进口多职能、多资源、集成度高、运行速度快的必理器节造芯片（工业级），？榛峁股杓，抗滋扰能力强；

? 电表选取专用三相电能计量芯片，丈量周期短、精度高、机能不变、使用寿命长，有效预防窃电；

? 电表通讯电路选取防雷电路，信号选取光电隔离，通讯电路与电表其它电路进行分离处置，可最大水平减轻雷击对电表的中伤；

? 计量电路与通讯显示电路选取双 CPU结构，一个主管计量，一个主管通讯批示和显示，通讯时不影响计量；

? 单三相用户组合可通过软件进行肆意设置；

? 电能信号采集？榻友∪〉缒宰ㄓ媒涌，经过特殊处置，信号传输靠得住；

? 内部强电与弱电间选取镀锌屏蔽板隔离，可减轻强电对弱电信号的滋扰；

? 内有继电器检测装置，具出缺相；ぶ澳；

? 电表各类数据参数选取加密算法，保障数据安全；

? 拥有状态查问职能，可实时查问用户的用电负荷；

? 互感器类电能表，利用表接互感器，实现对大电流的计量，计量正确度高达0.5S级；可为用户提供一组节造触点；

? 直接接入式电表，最大单相用户数量为36户，可矫捷设置三相用户数量；互感器类电能表，最大三相用户数量为8户，可矫捷设置三相数量；

? 内部电源三相供电，拥有电源缺相批示职能；电源缺相，电表照常工作；

? 网络通讯职能，电表提供RS485接，可直接组建RS485 通讯网络或通过转换器实显熹他通讯方式的组网
。

职能特点

? 预付费(倒计数)职能：用户须先购电后用电，欠费断电，缴费方式多样
。

? 后付费(正计数)职能：传统模式，吓酌电后交费
。

? 多职能：具备多费率及阶梯电价双沉职能
。阶梯： 8个阶梯，支持2套阶梯切换；多费率： 8个时区、8个时段表、每个时段表8个时段
。

? 阶梯职能：每月用电量分为8个阶梯，每个阶梯设置分歧的单价(阶梯电价)，用电量达到哪个阶梯就执行哪：个阶梯的单价，即用电量少，电价就少，提倡居民节约用电
。

? 多费率职能：将一年分为8个时区，每个时区可设置8个功夫段，对应时段设置8个费率单价，实现分歧时分辨歧时段使用分歧费率计费，起到导向用电作用
。

? 月结职能：能够设置月结日期，凭据设置月结日期多费率及阶梯电价执行月结，保留当月用电量，及各个费率对应使用的用电量
。

? 节造职能：内部有继电器，能够节造及监控用户用电
。

? 检测职能：内有继电器检测？，能够检测用户用电状态，可预防缺相称情况引起用户设备的败坏
。

? 过载；(限流)职能：当用户负载超过允用最大负载时，该用户自动断电；
。

? 断电复原方式：分自动复原、刷卡复原
。

? 低电量报警职能：设置报警电量，渣滓电量幼于设置报警电量后可选择闪动、断电、短信等方式提醒
。

? 允许透支电量职能：凭据用户诺言分歧可设置分歧允用透支电量，超过设置参数后欠费断电
。

? 总表计量职能：可计量统计多用户出线所有回路的累计电量(直接接入式)
。

? 缺相；ぶ澳埽喝嘤没г谌毕嗟那榭鱿，继电器自动断开，起；ぷ饔
。

重要技术指标

KD型直接接入式电能表

? 额定电压：AC～3×220/380V

? 精度等级：1级

? 标定电流：5(40)A，脉冲常数：900imp/kW·h

　　　　　　15(60)A，脉冲常数：900imp/kW·h

　　　　　　20(80)A，脉冲常数：400imp/kW·h

? 电量分度：0.01度

? 使用环境温度：一25℃～55°℃

KD型互感器接入式电能表

? 额定电压：AC～3×220/380v

? 精度等级：0.5S级

? 标定电流：1.5(6)A

? 脉冲常数：5000imp/kW·h

? 电量分度：0.01度

? 使用环境温度：-25℃～55℃

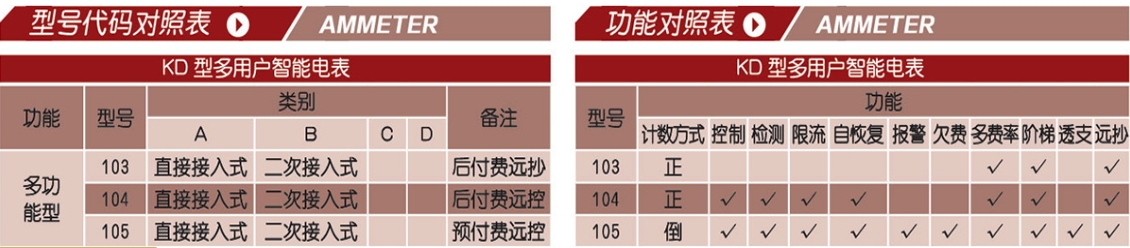

产品对照表

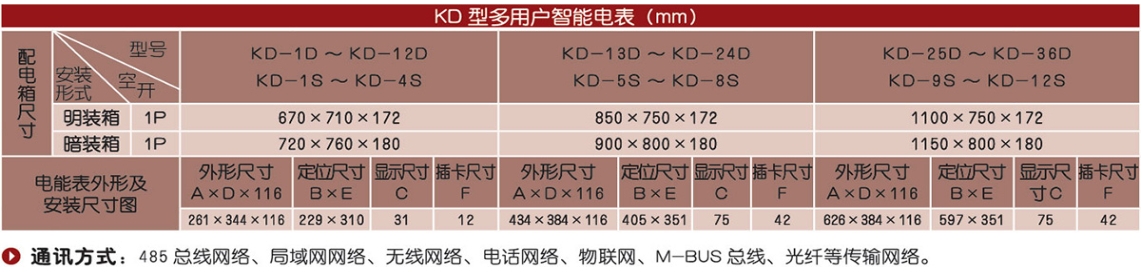

电能表、配电箱尺寸一览表

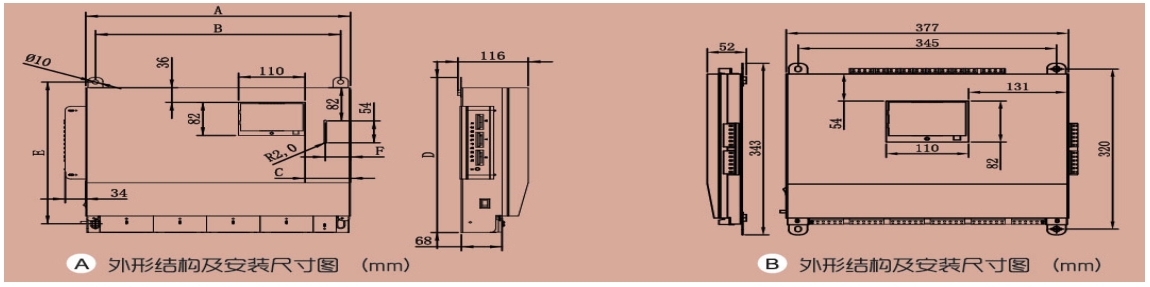

表形结构及装置尺寸图（mm）
